Neue Schalttafel

[skipdanica]

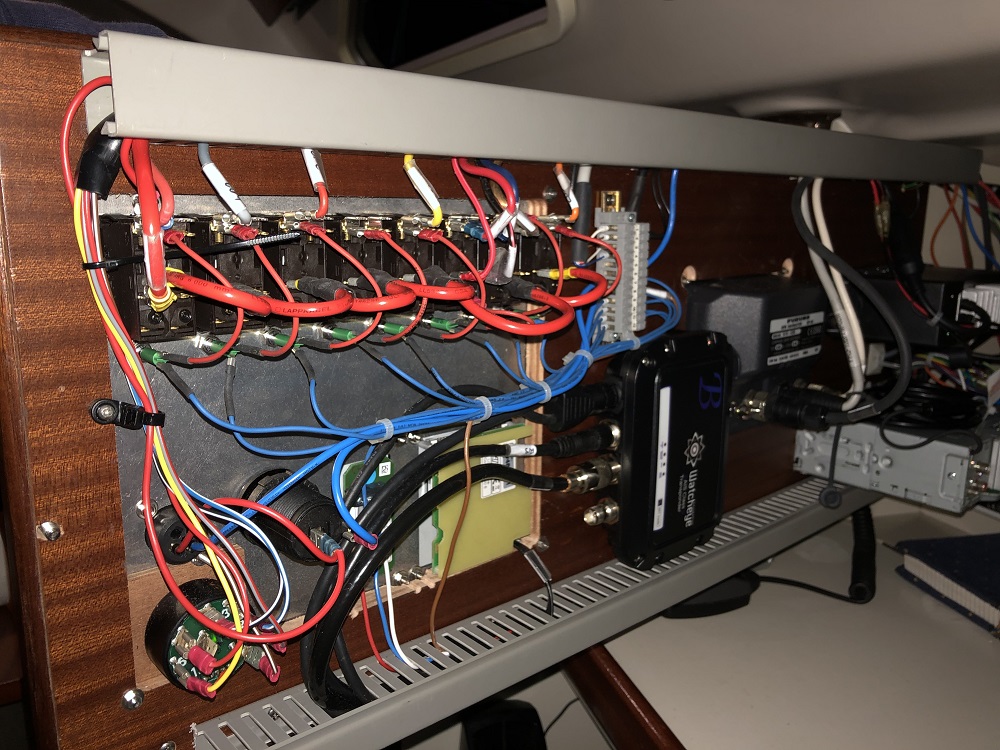

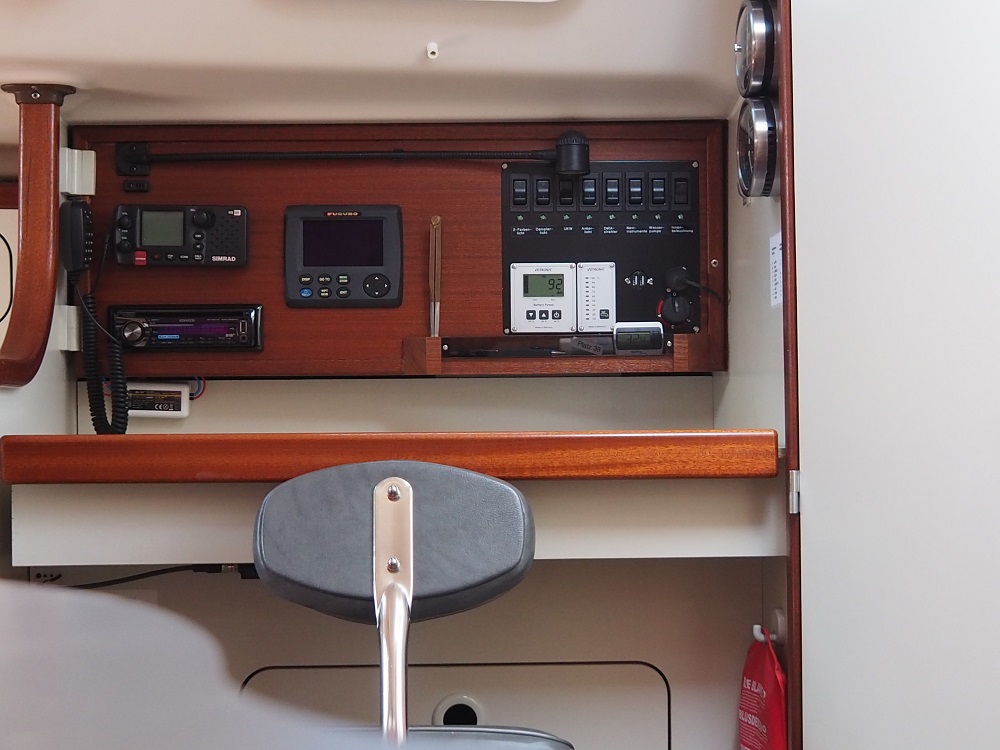

Ich will mal eine kleine Winterarbeit vorstellen: Die Schalttafel meiner D 28 S war an der Oberfläche z.T. eingerissen und auch sonst durch Umbauten nicht mehr schön. Im Winter habe ich Zeichnungen angefertigt für die Holztafel und die Aluplatte für die Aufname der Schalter. Die Holzplatte habe ich mit von einem Schreiner fräsen undlackieren lassen, die Alutafel für die Schalter von einem hiesigen Betrieb der mit Laser Alutffeln nach Zeichnung fertigt. Das Ergebnist ist auf den beiden Bilder zu sehen. Bei der Gelelgenheit konnte ich dann auch noch das Kabelverhau auf der Rückseite ordentlich verlegen. Autocad-Zeichnungen kann ich bei Interesse liefern
Als Material habe ich 15 mm Mahagonisperrholz gewählt, die Umleimer sind massive Mahagoni-Winkelleisten die Aluplatte ist 2 mm stark und wurde mattschwarz lackiert. Die alten Scharniere wueden wieder verwendet, auch die Stiftlade unten rechts ist wie im Original erhaten bzw. nachgebildet.

[havanna]

Das sieht richtig gut und ordentlich aus...
